Zeichenwerkzeuge und wann man sie einsetzt

Zeichenwerkzeuge verwandeln einen rohen Kurschart in eine Karte. Das Ziel ist nicht, den Bildschirm zu bedecken – sondern die wenigen Ebenen zu markieren, die tatsächlich zählen.

Jedes Werkzeug befindet sich in der vertikalen Symbolleiste am linken Rand des Charts, gruppiert in zehn Kategorien. Klicke auf eine Gruppe, um ihr Menü zu öffnen und ein Werkzeug auszuwählen, dann klicke auf den Chart, um es zu platzieren. Die am häufigsten verwendeten Werkzeuge haben Tastenkombinationen, die unten in Klammern angegeben sind.

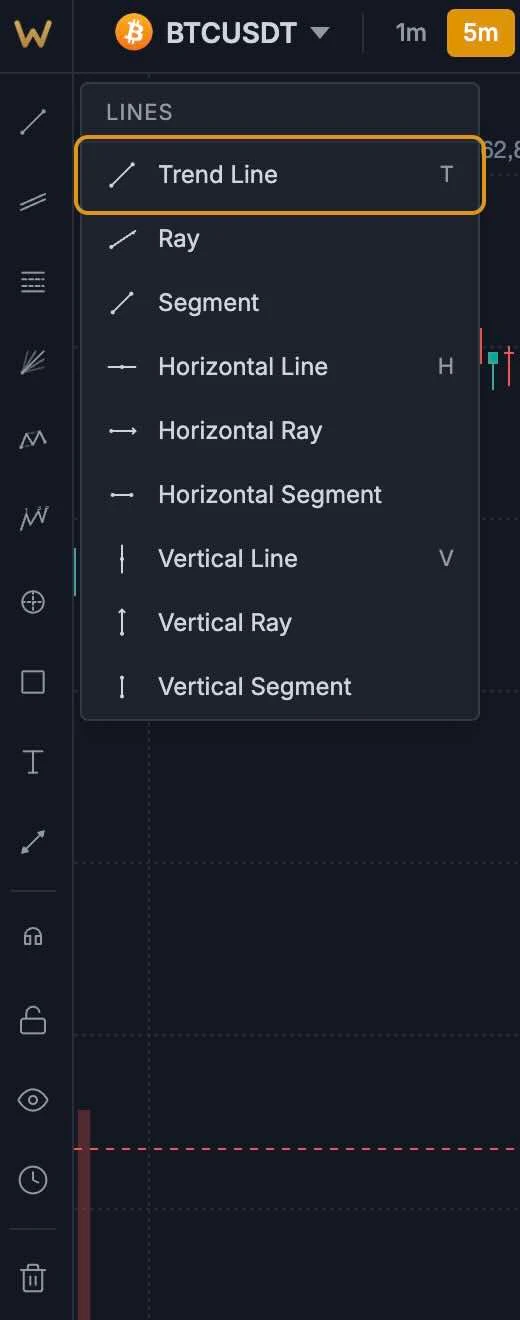

Zeichensymbolleiste am linken Rand des Charts, mit einem geöffneten Gruppenmenü

Lines

Gerade und achsenfixierte Linien – das Rückgrat jedes Charts.

• Trendlinie (T) – eine Linie zwischen zwei Punkten; verbinde Wendepunkte, um die Richtung zu verfolgen.
• Ray – beginnt an einem Punkt und erstreckt sich unendlich in eine Richtung.
• Segment – eine einfache Linie zwischen zwei festen Punkten, ohne Verlängerung.
• Horizontale Linie (H) – ein Preisniveau, das quer über den Chart gezogen wird.
• Horizontaler Strahl – ein Niveau, das an einem Punkt beginnt und sich in die Zukunft erstreckt.
• Horizontales Segment – ein Niveau nur zwischen zwei Punkten.
• Vertikale Linie (V) – eine vollständige Höhenmarkierung zu einem bestimmten Zeitpunkt.
• Vertikaler Strahl – eine vertikale Markierung, die sich von einem Punkt nach oben oder unten erstreckt.
• Vertikales Segment – eine vertikale Markierung zwischen zwei Preisen zu einem Zeitpunkt.

Kanäle

Rahmen eine Bewegung zwischen zwei Grenzen ein.

• Paralleler Kanal – zwei parallele Trendlinien, die eine trendende Bewegung enthalten.
• Preiskanal – eine Basislinie mit einer parallelen Kopie in festgelegtem Abstand.
• Andrews' Gabel – eine Drei-Punkt-Medianlinie mit Unterstützungs- und Widerstandsgabeln.

Fibonacci

Verhältnisbasierte Niveaus für Pullbacks, Ziele und Timing.

• Fib Retracement (F) – Pullback-Niveaus (0,236–0,786) zwischen einem Tief und Hoch.
• Fib Extension – Projektionsniveaus über die Bewegung hinaus, für Ziele verwendet.
• Fib Segment – Retracement-Niveaus, die auf einem einzelnen Bein gezeichnet werden.
• Fib-Kreis – Bögen mit Fibonacci-Verhältnissen, die sich von einem Drehpunkt ausdehnen.
• Fib-Sektor – ein Fächer aus Fibonacci-Bögen und -Sektoren.
• Fib-Kanal – Fibonacci-bepunktete parallele Linien entlang eines Trends.
• Fib-Zeitzonen – vertikale Linien in Fibonacci-bepunkteten Zeitintervallen.

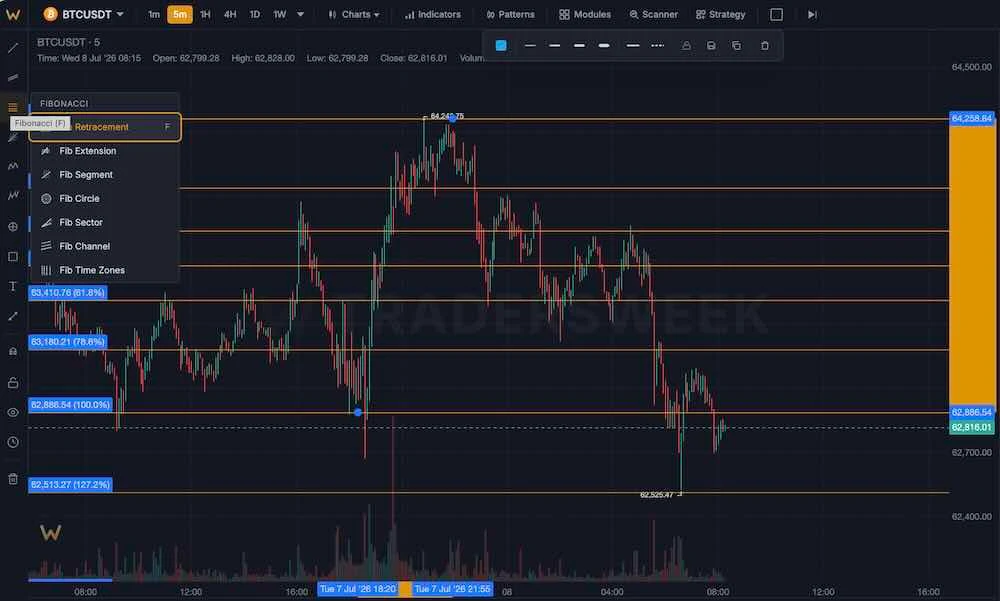

Fibonacci-Retracement gezeichnet von einem Tief zu einem Hoch

Gann

Preis-und-Zeit-Geometrie für Gann-Analysen.

• Gann-Fächer – abgewinkelte Linien (1×1, 2×1, …) von einem Drehpunkt, um Preis und Zeit auszugleichen.
• Gann-Box – ein Gitter aus Gann-Preis- und Zeitunterteilungen über einen Bereich.

Patterns

Harmonische und klassische Chartmuster mit vorgefertigten Punktskeletten.

• XABCD-Muster – der Fünf-Punkt-Harmonische-Rahmen für Gartley, Bat, Butterfly und Co.
• ABCD-Muster – das Vier-Punkt-Muster der gemessenen Bewegung.
• Cypher-Muster – ein harmonisches Muster mit eigenem Verhältnissatz.
• Kopf-Schultern-Muster – die klassische Umkehrungsvorlage mit einer Nackenlinie.
• Dreiecksmuster – markiere konvergierende oder expandierende Dreiecke.
• Drei Antriebe – drei symmetrische Stöße in die Erschöpfung.

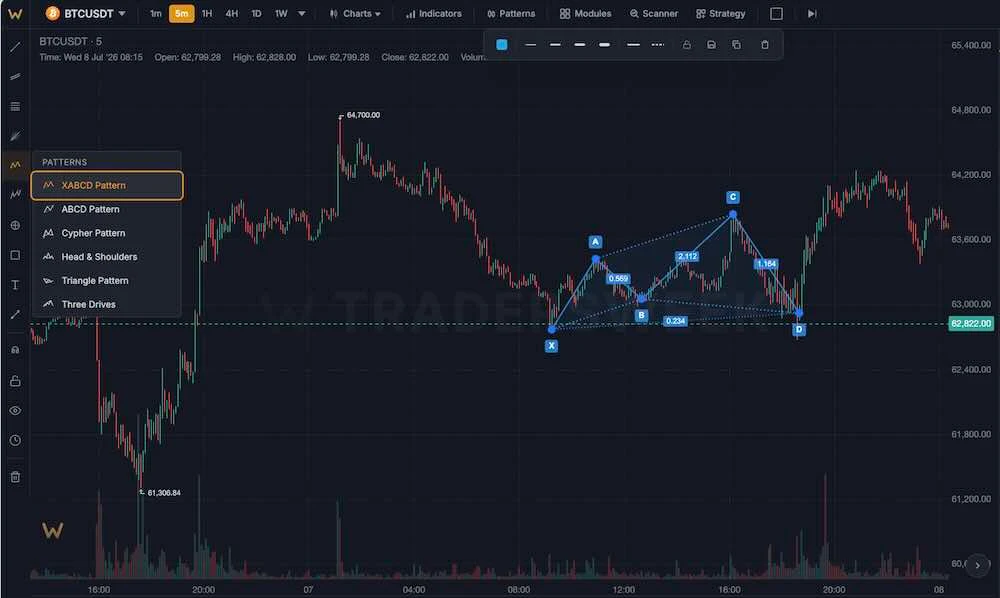

harmonisches Muster auf dem Chart platziert, z.B. XABCD oder Kopf-Schultern

Elliott-Welle

Beschriftete Wellenskelette zum Zählen einer Struktur.

• Fünf Wellen (12345) – beschrifte eine Motiv-/Impulssequenz.
• Drei Wellen (ABC) – beschrifte eine korrektive Sequenz.
• Dreieck (ABCDE) – beschrifte eine Dreieckskorrektur.
• Doppel-Kombination (WXY) – eine kombinierte Korrektur.
• Dreifach-Kombination (WXYXZ) – eine erweiterte kombinierte Korrektur.
• Acht Wellen – ein vollständiger Fünf-Drei-Zyklus in einem Werkzeug.
• Beliebige Wellen – freie Beschriftungen für eine benutzerdefinierte Zählung.

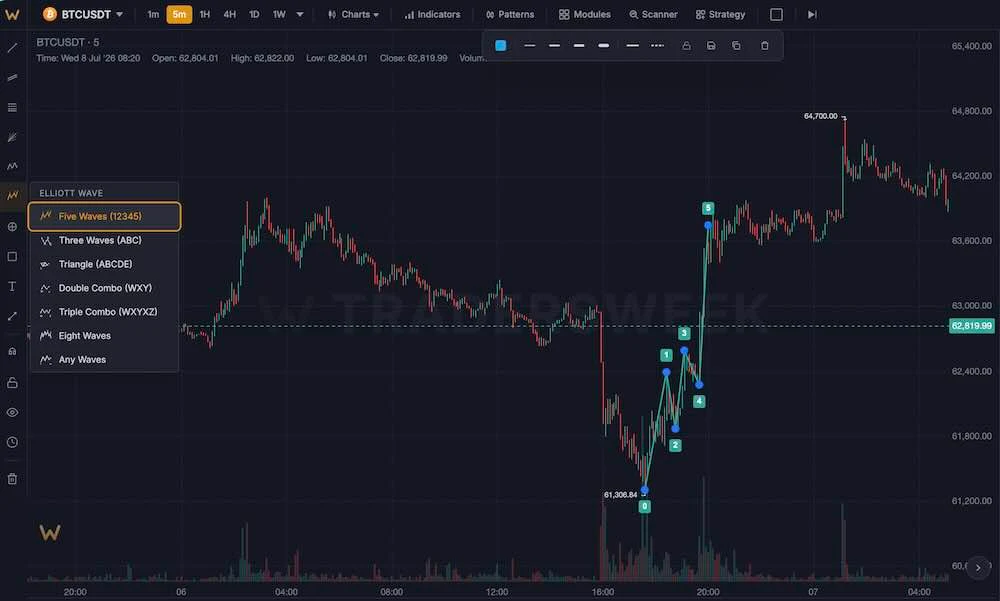

Elliott-Wellen-Zählung auf dem Chart beschriftet, z.B. Fünf Wellen (12345) oder ABC

Zyklen

Zeitbasierte Werkzeuge für wiederkehrende Rhythmen.

• Kreislinien – konzentrische Kreise zur Messung zyklischer Abstände.
• Zeitzyklen – wiederholte vertikale Linien zum Timing wiederkehrender Wendepunkte.
• Sinuskurve – eine einstellbare Sinuswelle, um rhythmische Schwünge anzupassen.

Formen

Zonen, Hervorhebungen und freie Geometrie.

• Preislinie – ein einzelner Preis, markiert mit einer horizontalen Linie und einem Etikett.
• Rechteck (R) – schattiere eine Zone: Angebot, Nachfrage oder eine Handelsrange.
• Kreis – eine Ellipse, um einen interessierenden Bereich hervorzuheben.
• Arc – eine gekrümmte Linie für abgerundete Formationen.
• Dreieck – ein freies Dreieck mit drei Punkten.
• Parallelogramm – eine geneigte Box mit vier Punkten für Kanäle oder Zonen.

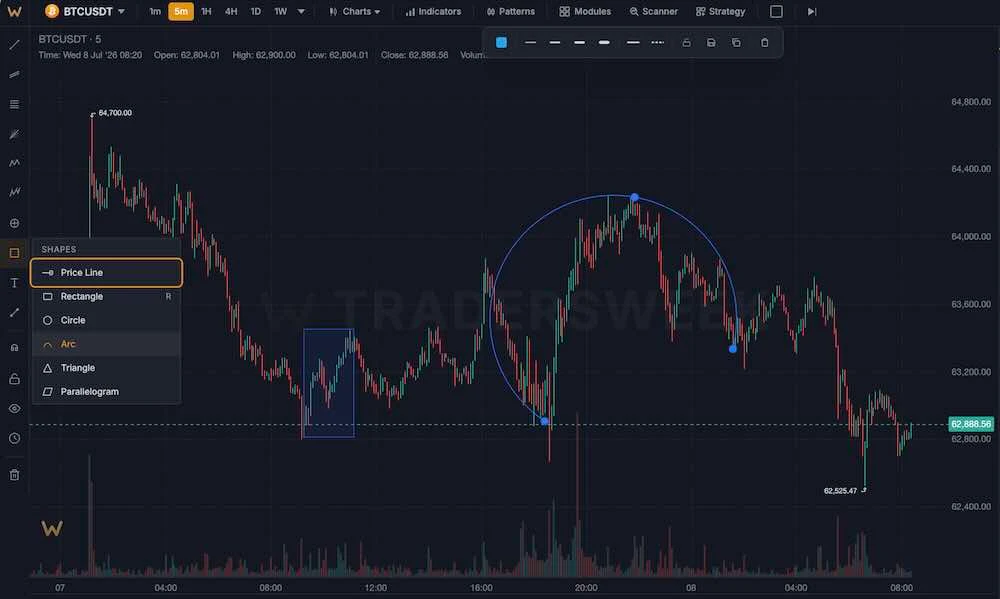

Rechteck, das eine Angebots- oder Nachfragezone auf dem Chart schattiert

Text & Beschriftungen

Beschrifte den Chart mit Worten.

• Textnotiz – freier Text, der überall platziert wird; du wirst nach den Worten gefragt.
• Preisetikett – ein Etikett, das an ein bestimmtes Preisniveau geheftet ist.

Messen & Positionieren

Lies Abstände und plane Trades direkt auf dem Chart.

• Messen (M) – eine schnelle Anzeige von Preis, Prozent und Balken zwischen zwei Punkten.
• Preisspanne – messe den vertikalen Preisabstand.
• Datumsbereich – messe Zeit und Balkenanzahl.
• Preis + Datumsbereich – eine Box, die beides gleichzeitig misst.
• Long / Short Position (P) – ein Risiko-Rendite-Planer mit Einstieg, Stop und Ziel, der das Verhältnis von Gewinn zu Risiko anzeigt.
• Festgelegter Bereich VP – ein Volumenprofil über einen ausgewählten Bereich (Volumen nach Preis).
• Symbole vergleichen – überlagere die prozentuale Veränderung eines anderen Symbols, um die relative Stärke zu vergleichen.

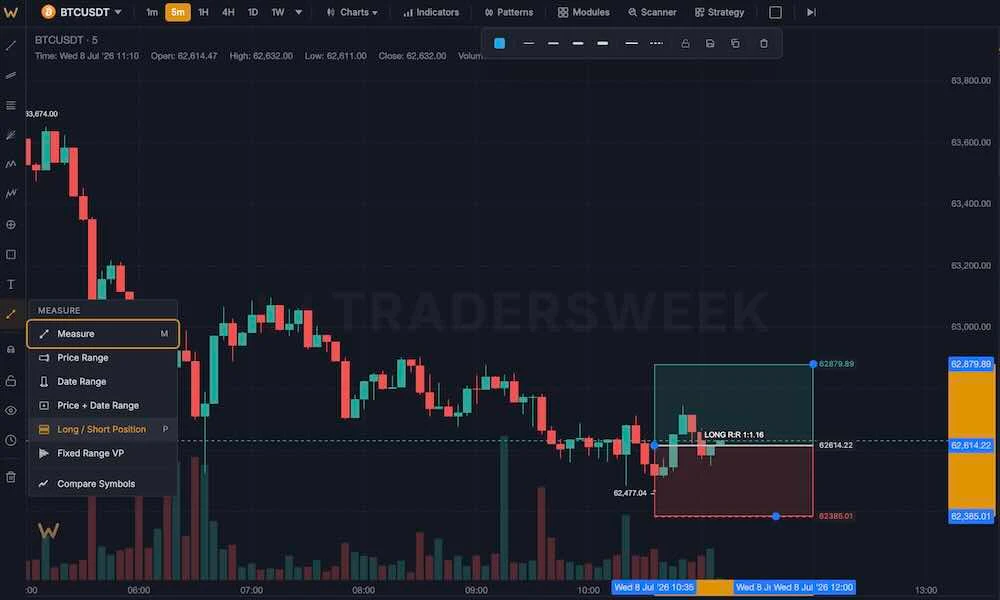

Long / Short Position-Werkzeug auf dem Chart mit Einstieg, Stop, Ziel und dem Verhältnis von Gewinn zu Risiko

Arbeiten mit Zeichnungen

Werkzeuge am unteren Ende der Symbolleiste verwalten alles, was du gezeichnet hast.

• Magnet (S) – raste neue Punkte an nahegelegenen Kerzenhochs und -tiefs ein; durchschalten von aus → schwach → stark.
• Alle sperren – friere jede Zeichnung ein, damit du sie nicht versehentlich verschiebst.
• Alle aus-/einblenden – schalte alle Zeichnungen aus und ein, ohne sie zu löschen.
• Zeitrahmensichtbarkeit – wähle, auf welchen Zeitrahmen jede Zeichnung erscheint.
• Alle löschen – lösche alle Zeichnungen auf dem aktuellen Symbol.

Klicke auf eine Zeichnung, um sie auszuwählen: eine schwebende Symbolleiste erscheint für Farbe, Linienstil, Duplizieren und Löschen, und Griffe ermöglichen das Umformen. Rückgängig und Wiederherstellen navigieren durch deine Änderungen, und Zeichnungen werden pro Symbol gespeichert – sie erscheinen wieder, wenn du zu diesem Markt zurückkehrst. Speichere ein Look, der dir gefällt, als Standard des Werkzeugs mit einer Stilvorlage.

ausgewählte Zeichnung mit ihrer schwebenden Bearbeitungssymbolleiste und die Symbolleisten-Dienstprogramme (Magnet, Sperren, Aus-/Einblenden) am unteren Ende der Leiste

Wann man was verwendet

Trendlinien

Verwende sie, um auf der richtigen Seite einer Bewegung zu bleiben, nicht um genaue Umkehrungen vorherzusagen. Eine Linie, die oft berührt wird, ist Information; eine Linie, die einmal berührt wird, ist eine Vermutung.

Fibonacci

Verankere es von einem klaren Tief zu einem Hoch. Der Bereich von 0,5 bis 0,618 ist, wo gesunde Pullbacks oft stocken – behandle ihn als Zone, nicht als Linie.

Zonen und Positionen

Rechtecke markieren die Bereiche, in denen der Preis zuvor reagiert hat; das Long / Short Position-Werkzeug verwandelt ein Niveau in einen Plan, indem es Einstieg, Stop und Ziel festlegt und das Verhältnis von Gewinn zu Risiko anzeigt, bevor du dich festlegst.

Drei gute Niveaus schlagen dreißig. Wenn du nicht erklären kannst, warum eine Zeichnung auf dem Chart ist, lösche sie.
